Скачок напряжения, также известный как переходное напряжение, относится к кратковременному перенапряжению, которое превышает нормальное рабочее напряжение. По сути, всплеск — это интенсивный импульс, который возникает всего за несколько миллионных долей секунды. Потенциальные причины скачков напряжения включают тяжелое оборудование, короткие замыкания, переключение питания или большие двигатели. Изделия, оснащенные устройствами подавления перенапряжений, могут эффективно поглощать внезапные всплески высокой энергии, защищая подключенное оборудование от повреждений.
Ⅱ,Характеристики скачков напряжения
Продолжительность всплеска чрезвычайно коротка, обычно в микросекундном масштабе. При возникновении скачка амплитуда напряжения и тока превышает нормальное значение в два раза. Из-за быстрой зарядки вЕсли поставить фильтрующий конденсатор, пиковый ток намного больше, чем входной ток в установившемся-состоянии. Источники питания должны ограничивать уровни перенапряжений, которые могут выдержать переключатели переменного тока, выпрямительные мосты, предохранители и компоненты фильтров электромагнитных помех. Повторные циклы переключения не должны повреждать источник питания или вызывать перегорание предохранителя под входным напряжением переменного тока.
Ⅲ,Основная классификация грозовых перенапряжений (на основе международного стандарта IEC 61000-4-5)
Уровень защиты от грозового перенапряжения в первую очередь определяется испытательным напряжением разомкнутой-цепи, которое служит ключевым показателем для измерения способности электронного оборудования выдерживать мгновенные воздействия высокого-напряжения. Конкретные уровни и соответствующие напряжения следующие:
|
Уровень защиты |
Напряжение разомкнутой-цепи (кВ) |
Типичные сценарии применения |
|
Уровень 1 |
0.5 |
Среды с низким-риском (например, контролируемые лаборатории, хорошо-защищенное оборудование внутри помещений) |
|
Уровень 2 |
1.0 |
Среды с низким-риском (например, контролируемые лаборатории, хорошо-защищенное оборудование внутри помещений) |
|
Уровень 3 |
2.0 |
Полу-открытые/сложные внутренние помещения (например, коммерческое оборудование, промышленные устройства управления в закрытых-зонах) |
|
Уровень 4 |
3.0 |
Наружная среда или среда с высоким-риском (например, наружное коммуникационное оборудование, промышленные устройства, непосредственно подверженные колебаниям в электросети). |
|
Уровень X |
4.0 |
Особые экстремальные сценарии (например, оборудование рядом с высоковольтными-подстанциями, выделенные устройства в грозовых-зонах) |
IV. Общие требования к грозовым перенапряжениям для адаптеров питания
В соответствии с отраслевыми стандартами (IEC 61000-4-5) требования к защите от грозовых перенапряжений для адаптеров питания различаются в зависимости от сценария:
Базовые сценарии использования внутри помещений (например, обычные бытовые зарядные устройства, адаптеры для офисного оборудования): обычно требуется защита 1,0–2,5 кВ для устранения незначительных колебаний в сети или непрямых помех от молнии.
Сценарии с первичной защитой от перенапряжения (например, коммерческие электронные устройства, сетевые адаптеры): требуется защита до 6 кВ, чтобы выдерживать-непрямые удары молнии на близком расстоянии или сильные помехи в сети.
Экстремальные особые сценарии (например, базовые станции на открытом воздухе, оборудование вблизи зон с высоким-напряжением): требуется индивидуальная защита напряжением 10 кВ или выше, что представляет собой нишевый высоко-затратный спрос, выходящий за рамки основных отраслевых требований.
V. Основные преимущества адаптеров питания Topow: превосходство основных стандартов при полной-высокой защите сценария

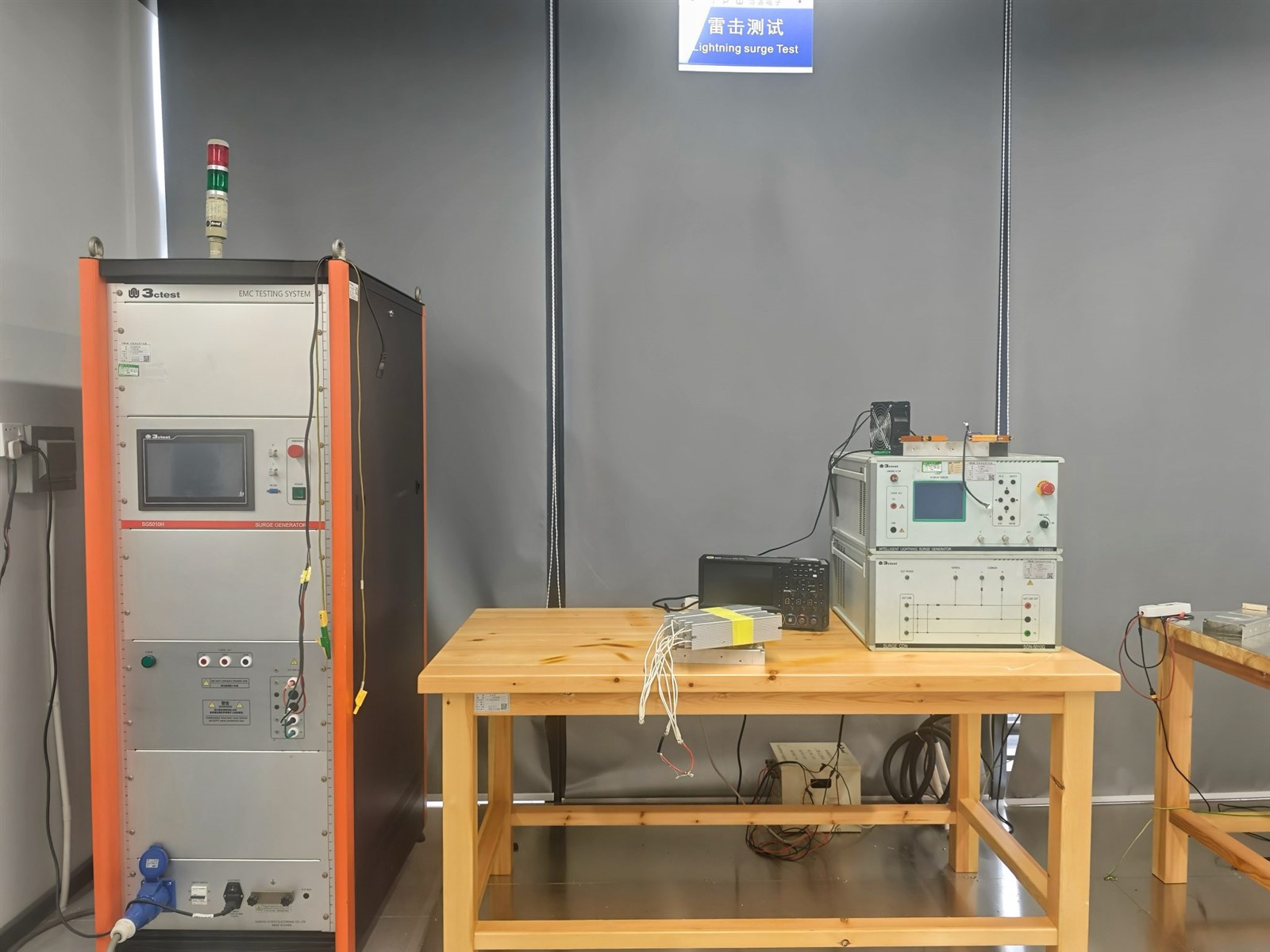

Шэньчжэньская компания Topow Electronics Co., Ltd.специализируется на исследованиях, разработках и производстве адаптеров питания, придерживаясь строгих стандартов качества. Все продукты проходят комплексные испытания на надежность, включая IEC/EN 61000-4-5 (устойчивость к перенапряжению 4/6 кВ), выдерживаемое напряжение, изоляцию и термоциклирование, что обеспечивает их безопасность и стабильность в различных сложных электрических средах.
- Защита 4 кВ: легко справляется с наружными и промышленными средами с высоким-риском
По сравнению с пределом защиты 2,0-2,5 кВ большинства продуктов в отрасли, способность наших продуктов работать с напряжением 4 кВ напрямую отвечает потребностям высокочастотных сценариев высокого риска, таких как наружное оборудование (например, уличные дисплеи, зарядные станции) и промышленные устройства управления. Это эффективно смягчает непрямые удары молнии в большинстве регионов, значительно снижая количество отказов из-за перенапряжения.
- Защита 6 кВ: решение «все-в-одном», заменяющее схемы «адаптер + внешний сетевой фильтр»
Основная защита 6 кВ часто основана на комбинации «адаптер + внешний сетевой фильтр (SPD)», что увеличивает затраты, усложняет установку и может снизить эффективность защиты из-за проблем совместимости. Наши продукты оснащены встроенными-встроенными высокоинтегрированными схемами защиты 6 кВ, что устраняет необходимость в дополнительных компонентах. Они непосредственно применимы в коммерческих серверных помещениях, сетевом коммуникационном оборудовании и гражданских устройствах в грозовых-районах, что позволяет экономить средства и повышать надежность системы.
- Широкая совместимость сценариев: от промышленного до коммерческого, нет необходимости выбирать несколько-спецификаций
Большинству производителей требуются отдельные модели для защиты 2,5 кВ (бытовая), 4 кВ (промышленная) и 6 кВ (коммерческая), что вынуждает клиентов иметь в наличии несколько спецификаций. Наша продукция охватывает диапазон защиты 4–6 кВ, при этом одна модель подходит для всех сценариев, от промышленных наружных устройств до коммерческих, с высоким уровнем защиты, упрощая управление цепочкой поставок и снижая нагрузку на складские запасы.
- Превосходная стабильность: сбалансированная конструкция для высокой защиты и низкого уровня ложных срабатываний
Некоторые продукты с высокой-защитой сталкиваются с проблемой «более высокого защитного напряжения, приводящего к ложному срабатыванию в нормальных условиях», что нарушает работу устройства. Используя специальные микросхемы обнаружения перенапряжений и много-схему защиты, наши продукты обеспечивают высокий уровень защиты 4–6 кВ, гарантируя при этом «нулевую ошибочную оценку» нормальных колебаний сети, балансируя производительность защиты и эксплуатационную стабильность.
