Как устранить электромагнитные помехи в импульсных адаптерах питания

На входе импульсного адаптера питания существует два типа электромагнитных помех: синфазный-шум и дифференциальный-шум. Электромагнитные помехи, присутствующие между входными линиями переменного тока (100–240 В) и заземлением, называются синфазным-шумом. Его можно рассматривать как интерференционный сигнал, передаваемый по входным линиям переменного тока с равным потенциалом и одинаковой фазой. С другой стороны, шум электромагнитных помех, существующий между входными линиями переменного тока, называется дифференциальным -модовым шумом, который можно рассматривать как интерференционный сигнал, передаваемый с разностью фаз 180- градусов между входными линиями переменного тока. Шум в синфазном режиме – это ток помех, текущий от входных линий переменного тока к заземлению, а шум в - режиме — это ток помех, текущий между входными линиями переменного тока. Кондуктивные электромагнитные помехи на любой входной линии импульсного адаптера питания можно представить в виде синфазного и дифференциального шума, и эти два типа электромагнитных помех можно рассматривать как независимые источники электромагнитных помех, которые необходимо подавлять отдельно.

Различные типы энергетического шума существуют как в электросетях переменного тока 220 В/50 Гц, так и в генераторах переменного тока 115 В/400 Гц. Линии электропередачи являются основным путем проникновения электромагнитных помех в электронное оборудование и выхода из него. По линиям электропередачи в импульсный адаптер питания могут попасть помехи от сети, нарушая его нормальную работу. Аналогичным образом, помехи, создаваемые импульсным адаптером питания, также могут передаваться обратно в сеть через линии электропередачи, вызывая помехи в работе других электрических устройств, подключенных к сети. Чтобы предотвратить оба сценария, на входе импульсного адаптера питания необходимо установить фильтр нижних-частотных частот. Этот фильтр пропускает только рабочие частоты оборудования (50 Гц, 60 Гц или 400 Гц), обеспечивая при этом значительное ослабление более-частотных помех. Этот тип фильтра, специально разработанный для переключения адаптеров питания, называется входным фильтром электромагнитных помех.

Фильтр электромагнитных помех в импульсном адаптере питания подавляет как дифференциальные-, так и синфазные- помехи. Однако из-за различий в структуре схемы уровень подавления дифференциальных-и синфазных-помех различается. Поэтому технические характеристики фильтра включают вносимые потери в дифференциальном-режиме и вносимые потери в обычном-режиме. Если не указано иное, что разрешено использование без заземления, все силовые фильтры должны быть заземлены, поскольку развязывающие конденсаторы синфазного режима в фильтре электромагнитных помех эффективно функционируют только при заземлении.

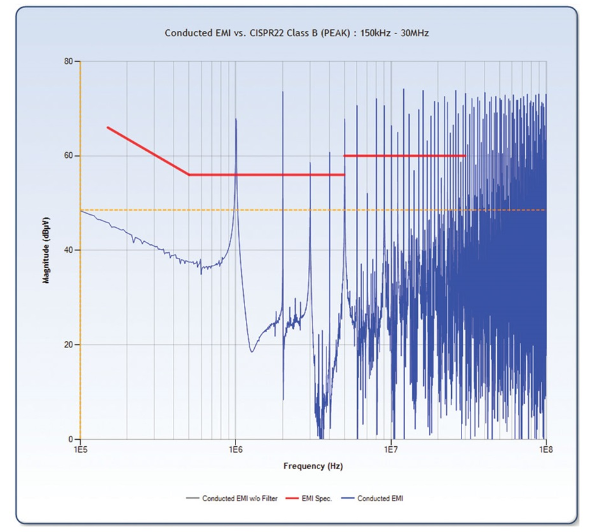

Сам импульсный адаптер питания также является источником электромагнитных помех. Во время преобразования мощности импульсный адаптер питания работает в режиме переключения, что делает его сильным источником электромагнитных помех. Генерируемый электромагнитный шум охватывает широкий частотный диапазон и имеет высокую интенсивность. Этот шум ЭМИ также загрязняет электромагнитную среду посредством излучения и проводимости, тем самым влияя на нормальную работу других электронных устройств.

В дополнение к схеме преобразования мощности внутренняя структура импульсного адаптера питания включает в себя схемы управления, схемы управления, схемы защиты и схемы определения входного/выходного уровня. Эти схемы в основном состоят из интегральных схем общего-назначения или специализированных. Когда шум электромагнитных помех воздействует на аналоговые схемы, он ухудшает соотношение сигнал-/-сигнала при передаче сигнала. В тяжелых случаях передаваемый сигнал может быть подавлен электромагнитными помехами, что делает невозможным нормальную работу. Когда электромагнитные помехи воздействуют на цифровые схемы, это может привести к зависанию схемы или прекращению ее работы, что приведет к неисправности электронного устройства. Использование фильтра помех может эффективно предотвратить сбои в работе адаптера питания из-за внешних электромагнитных помех.

Часть электромагнитных помех, внесенных со входа импульсного адаптера питания, может появиться на выходе. Этот шум может индуцировать напряжение в цепи нагрузки адаптера питания, вызывая сбои в работе цепи или мешая передаче сигнала. Этих проблем также можно избежать, используя шумовые фильтры. В функции сетевого фильтра входят:

1. Предотвращение воздействия внешнего электромагнитного шума на схему управления самого адаптера питания.

Режущие поверхности вертикальной концевой фрезы (предназначены для фрезерования) расположены по бокам и предназначены для горизонтальной резки, режущая поверхность сверла (предназначена для сверления) находится на кончике и предназначена для резки вертикально вниз. Вы заметите, что концевая фреза обычно имеет лыску на конце сверла.

2. Предотвращение воздействия внешних электромагнитных помех на работу нагрузочного оборудования, подключенного к адаптеру питания.

3. Подавление электромагнитных помех, создаваемых самим адаптером питания.

4. Подавление электромагнитных помех, создаваемых другими устройствами и передаваемых через адаптер питания.
